Osciloskops. Ievads

Osciloskops ir jaudīgs universālais diagnostikas rīks, kuram būtu jābūt katra diagnosta rīcībā. Sarežģītākos gadījumos es bieži vien iesaku - jāpaskata signāls ar osciloskopu. Osciloskops kā diagnostikas rīks ir paredzēts arī BMW AG regulās. Diemžēl, paša BMW AG piedāvātais risinājums nav labākā izvēle. Tas ir dārgs, nepraktisks, ar ļoti ierobežotu funkcionalitāti.

Ar šo bloga ierakstu es sāku rakstu sēriju - viss par osciloskopu. Kādu pirkt; kādām niansēm pievērst uzmanību; kā ''atšifrēt'' uz ekrāna redzamo. Instrukciju, kā lietot to vai citu osciloskopu var atrast tā User manual, es lielāku uzmanību pievērsīšu tēmai - ko darīt, kad funkcionalitātes pamatlietas ir apgūtas. Pamatlietu apgūšana nesagādā ne mazākās problēmas - gan User manual, gan apskati YouTube ir plaši pieejami. Specifiskāku lietu apskatei ievietošu linkus uz ražotāju tutorials.

Osciloskops ir mans galvenais darba instruments jau vairāk kā 30 gadus.



Mani pirmie osciloskopi bija CCCP ražotie C1-101 un C1-55

C1-101. portatīvs osciloskops, 1 stars, 5MHz josla, askētiski vienkārša iekārta;

C1-55. Stacionārs osciloskops, 2 stari (multiplicēti), 10MHz josla.

Šo 30 gadu laikā esmu nonācis līdz esošajam aprīkojumam:

1. Agilent (Keysight) MSO 6000 series

2. Siglent SDS2000 series

3. Micsig Tablet TO1000 series

Kāpēc tieši šie osciloskopi? Īsi pastāstīšu.

Neuztraucieties, ja atsevišķas tehniskas nianses, ko minēšu, vēl nav saprotamas - turpiniet lasīt nākošos bloga ierakstus, apsolu izstāstīt visu! Otra būtiska tēma - es izvēlējos šīs iekārtas tieši savām konkrētajām vajadzībām. Šie osciloskopi ir lieliski, taču jums ideālais variants varētu būt pavisam cits. Kāds? Turpiniet sekot manam blogam, domāju - mani ieteikumi palīdzēs.

C1-101 un C1-55 izvēle bija vienkārša. Tās bija iekārtas, ko varēju atļauties un kas bija nopērkamas (protams, pirku lietotas iekārtas, kas bija norakstītas kādā no mūsu republikas rūpnīcām). Pieņemu, ka kapitālistisko valstu iedzīvotājiem būs grūti aptvert situāciju, bet topošā komunisma valstīs bija deficīts (t.i.: daudzas preces netika ražotas vajadzīgajā daudzumā); pieejamās iekārtas bija neadekvāti dārgas. Kapitālistisko valstu ražotais aprīkojums praktiski nebija pieejams, pat socvalstu ražotās iekārtas - rozā sapņu līmenī. Labs CCCP ražots osciloskops kādā Jauno tehniķu stacijā tika aizrunāts uz stundiņu, divām - rindai bija jāpiesakās savlaicīgi. Pašam tikt pie jaudīga osciloskopa vai spektra analizatora bija praktiski neiespējami. Tie inženieri, kam mājās bija savs (kaut vienkāršs, lietots CCCP) osciloskops, jau skaitījās labi nodrošināti!

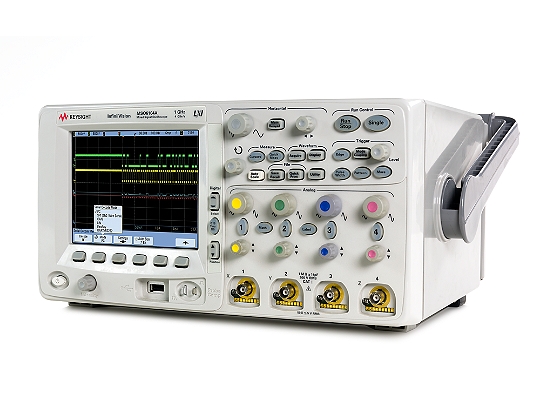

Agilent MSO6000 series.

2/4 analogie kanāli, līdz 1GHz josla; 16 ciparu ieejas; 8M points atmiņa; serial decode; Mega zoom; u.t.t.

Iespēju strādāt ar šo osciloskopu es ieguvu uzreiz pēc tā nonākšanas tirgū. Pēc vecās 50000 series, salīdzinot ar DSO5000 series: šis bija neaptverami jaudīgs osciloskops tam laikam. Pretstatā dažu K points atmiņai, kas tajā laikā bija tipisks parametrs, šim osciloskopam by default bija 1M(!) points atmiņa. Piemaksājot kādus 1000..1500 EUR, varēja iegūt 8M points atmiņu. Šāds osciloskops maksāja 12.000..13.000 EUR konkrētajā komplektācijā, bet bija katra EUR vērts. Vēl šobrīd šie osciloskopi ir ļoti dārgi - pat 10 gadus lietota iekārta maksā 2000..6000 EUR vai pat dārgāk.

Savu Agilent esmu papildinājis ar 15'' ārēju monitoru - darbs ar šo komplektu sniedz patiesu baudu. Šai iekārtai ir augstākās kvalitātes hardware; ideāli strādājoša programmatūra.

Ja kādreiz meklējiet DSO/MSO 6000 series, pievērsiet uzmanību arī 7000 series. Šī ir funkcionāli identiska iekārta, bet - ar lielāku ekrānu. Lielāks ekrāns 2/4+16 kanālu osciloskopam - vērtīgs uzlabojums.

https://www.keysight.com/en/pcx-x205192/infiniivision-6000a-series-oscilloscopes?cc=US&lc=eng



Siglent SDS2000 series.

Šo osciloskopu es izvēlējos lieliskā price/performance dēļ. 4 kanāli, līdz 300MHz josla, 16 ciparu kanāli, serial decode, Infi view, un.. 140M(!) points atmiņa. Šāds atmiņas buferis konkrētajā cenu kategorijā (1000..2000 EUR) ir nepārspēts rādītājs. Šobrīd Siglent savu osciloskopu jaunākajiem modeļiem ir ieviesis touchscreen, tie kļuvuši vēl jaudīgāki. Pat franču osciloskopu ražotājs Lecroy ir novērtējis šo modeli - 3..4 reizes dārgāk (kā Siglent) konkrēto iekārtu iespējams iegādāties kā Lecroy 2000 series osciloskopu.

http://siglent.com



Micsig TO1000 series.

Portatīvs osciloskops (ar iebūvētu akumulatoru) - jaudīgs rīks izbraukuma diagnostikai.

4 kanāli; līdz 150MHz josla; serial decode; Infi view; 500uV jūtība; 28M points atmiņa. Pirms iekārtas iegādes man bija zināmas šaubas, vai osciloskops bez nevienas pogas būs ērts lietošanā. Visa osciloskopa vadība notiek no touchscreen. Jāatzīst, ka ražotājs ir pacenties - vadība ir patiešām ērta! Pilnīgs pretstats daudzajiem PC bāzētajiem osciloskopiem. Turklāt, Micsig savu osciloskopu klāstu papildinājis arī ar ''pogu'' versijām - nu iespējama Menu vadība gan no touchsceen, gan ar pogu palīdzību! Cenu kategorija: 500..1500 EUR.

http://micsig.com/

Iespējams, jūs izbiedēja osciloskopu cenas. Ja nelietojiet osciloskopu katru dienu un/vai iekārtu izstrādē, adekvātu iekārtu var atrast dažu simtu EUR vērtībā. Tieši kam pievērst uzmanību? Tas - nākošajos ierakstos. Šobrīd osciloskopu klāsts tirgū ir plašs, to key parametri atšķiras tik būtiski, ka, piem., par 300 EUR jūs varat nopirkt lielisku iekārtu un arī .. maigi izsakoties - mazvērtīgu rotaļlietu. Tādēļ pareizā produkta izvēlei ir milzu nozīme.
