MSD87 diagnostika ar INPA. Part 2

-
../F5/F6


Atšķirībā no MSD80, menu ir nedaudz saīsināts, bet - visi pamatdati ir redzami.


../F5/F7
Rough run dati:
a) cilindru secība: firing order;
b) pozitīva bar vērtība - samazināta cilindra mehāniskā efektivitāte;
c) pilnīgi atslēgts cilindrs: ap +6.5..7.0 vienības.

../F5/F8



../F5/F9




MSD87 tukšgaitas algoritms ir pilnīgi pārstrādāts - nu tas ir ļoti līdzīgs MSD80 Stratified charge algoritmam. Menu pieejami sprauslu reference vērtības (ieskaitot tukšgaitas torque korekciju) un sprauslu momentānās korekcijas.

../F5/Shift+F1
Dzinēja enerģētiskais modelis

../F5/Shift+F2



../F5/Shift+F3


Sprauslu ķīmisko testu rezultāti.

../F5/Shift+F5
Ģeneratora statusa biti un pieprasītais spriegums

../F5/Shift+F6


../F5/Shift+F7



../F5/Shift+F8

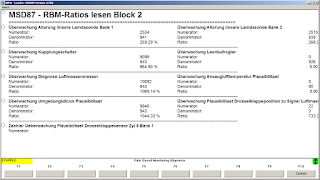

Šajā menu izvietoti OBD pass/fail testu rezultāti.


../F5/Shift+F8/F1
Interesantākais šajā menu: CO katalizatoru pass/fail testu rezultāti.

../F5/Shift+F8/F2






../F5/Shift+F8/F3



../F5/Shift+F9


../F5/Shift+F9/F1

../F5/Shift+F9/F2
