NOx emulatora izmantošana

Kā izmantot NOx sensora emulatoru:

1.    nomainīt esošo NOx sensoru pret NOx emulatoru;

2.    kodēt NOx sensora nomaiņu, izmantojot ISTA D;

3.    kodēt NOx katalizatora nomaiņu, izmantojot ISTA D;

4.    nodzēst kļūdas, izmantojot ISTA D.

NOx sensora nomaiņa:

1.   noņemt blakussēdētāja puses vidējās daļas grīdas plastmasas aizsargu;

2.   atvienot NOx sensora datu spraudni;

3.   atskrūvēt 2 gab M6 skrūves;

4.   izskrūvēt NOx sensora zondi, izmantojot 22 mm atslēgu;

5.   ieskrūvēt NOx simulatora zondi;

6.   pieskrūvēt NOx simulatoru, izmantojot 2 gab M6 skrūves;

7.   pievilkt NOx simulatora zondi, izmantojot 22 mm atslēgu ar spēku: 10..30Nm;

8.   pievienot NOx simulatoram datu spraudni;

9.   nostiprināt grīdas aizsargu.

NOx sensora nomaiņas kodēšana, izmantojot ISTA D:

1.   sākt jaunu sesiju ISTA D, veikt auto identifikāciju un testu:

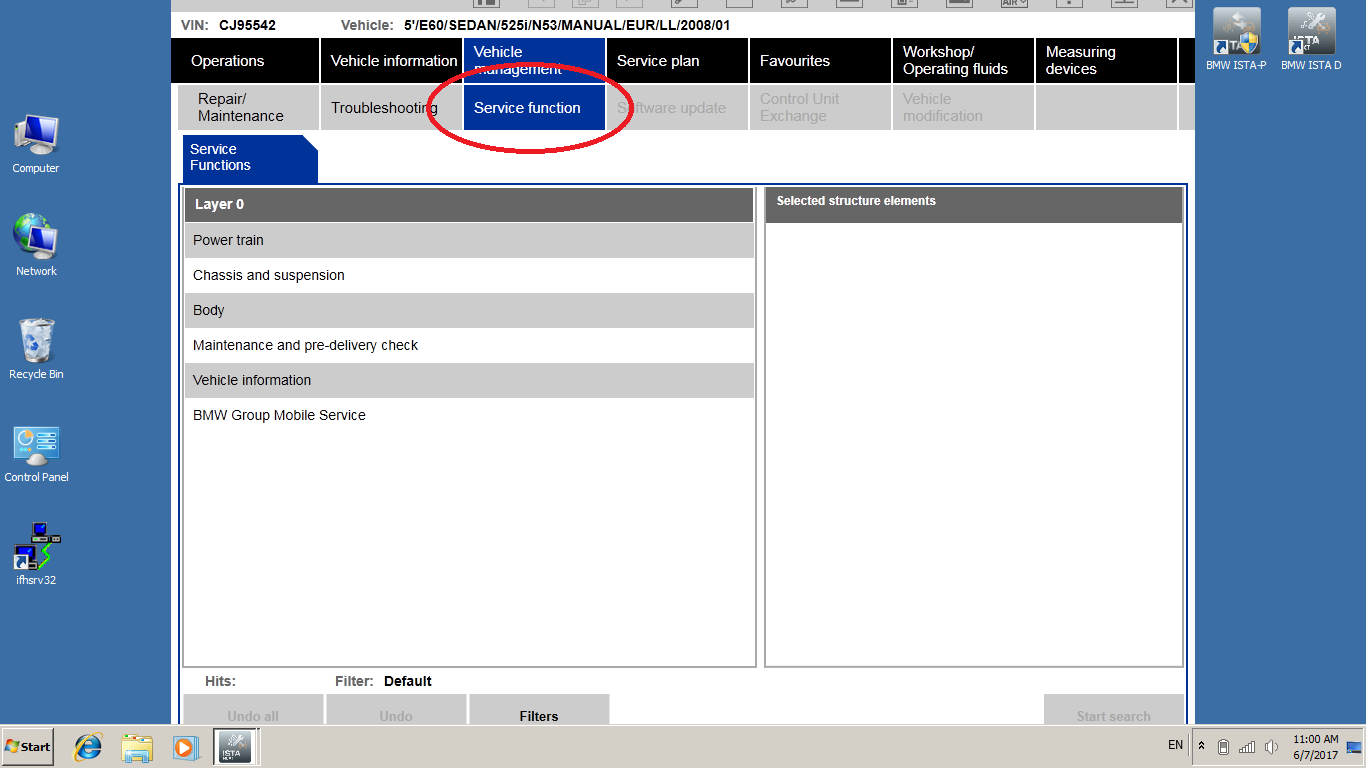

2.   atvērt menu Vehicle management:

2

3.   atvērt menu  Service:

4.   atvērt submenu Power train, nospiest Start search:

5.   atvērt submenu Engine Electronics:

6.   atvērt submenu Nitrogen oxide catalytic converter:

7.   izvēlēties opciju Exchange nitrogen oxide catalytic converter, nospiest Start Search:

8.   izvēlēties opciju Nitrogen oxide catalytic converter: Replacement, nospiest Display:

9.    izvēlēties Replacing the nitrogen oxide sensor, spiest Next, sekot norādēm (apstiprināt adaptāciju dzēšanu un jauna sensora piekodēšanu):

NOx katalizatora nomaiņa, izmantojot ISTA D:

1.   atvērt submenu Replacement of nitroge oxide cathalithic converter:

2.   izvēlēties opciju Replacement of nitroge oxide cathalithic converter, sekot ISTA D norādēm (apstiprināt adaptāciju dzēšanu un jauna katalizatora piekodēšanu):
